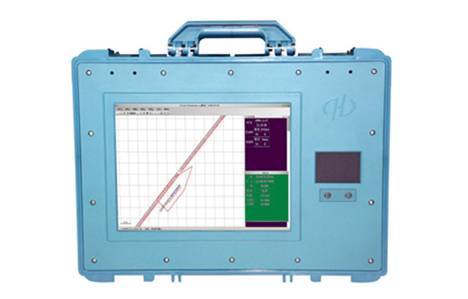

1. 产品名称：HD-370 全数字变频测深仪/HD-380 全数字双变频测

2. 型号：
3. 规格：
4. 录入时间：2011-11-30 17:18:19
5. 产品简介：

系统参数：



◎ 工作频率：高频100-750KHz（可调）
    ◎ 最大发射功率：高频500W
    ◎ 测深范围：高频0.3m～600m
    ◎ 测深精度：±10mm+0.1％h ，分辨率：1cm
    ◎ 吃水调整范围：0.0m～15m
    ◎ 声速调整范围：1370～1700m/s ，分辨率 1m/s
    ◎ 工业嵌入高速低功耗 CPU 主频 1.6GHZ
    ◎ 工业嵌入式 DDR2 内存：1G
    ◎ 水深最大采样速率, 每秒钟 30 次
    ◎ 内置一个 4G 海量 CF 卡存储器（可定制）
    ◎ 串口数据输出仿真多种格式，波特率可调
    ◎ 高亮度 12 寸液晶显示屏，分辨率 1024×768,600cd/m2（坎德拉每平方米）
    ◎ 外接端口：两个 RS-232 串口、三个 USB 口，一个 DC/AC 电源接口、 换能器接口
    ◎ 供电电源：直流 12V 或交流 220 V，功耗 20W
    ◎ 环境：工作温度 -30℃～60℃，防水、防震
    ◎ 外形规格：440mm 长× 341mm 宽× 164mm 高
    ◎ 重量：9kg

HD-380 全数字双变频测深仪

HD-380 是国内首创具有两个频段自由可调的双变频测深仪，采用国际最先

进的变频技术，将测深仪高低频的测深效果发挥到极致，无论在复杂的水域还是

在深邃的远洋，HD-380 都能轻松完成测深作业。

HD-380 可配置更多不同频率的换能器，满足不同海测工程的需要。

HD-380 测深仪根据声纳在水中的传输特性设计出完美的 TVG 曲线，优化

了测深性能，并有效地解决了浅水测深的难题。

HD-380 采用了最新的便携式设计，配置高亮度高清晰液晶显示屏，大容量

存储器，使野外测深作业得心应手。



参数：

◎ 工作频率：高频100-750KHz（可调），低频 10-50KHz（可调）
◎ 最大发射功率：高频500W，低频600W
◎ 测深范围：高频0.3m～600m，低频0.5m～2000m
◎ 测深精度：±10mm+0.1％h ，分辨率：1cm
◎ 吃水调整范围：0.0m～15m
◎ 声速调整范围：1370～1700m/s ，分辨率 1m/s
◎ 高速 A/D 转换，采样速率 153600 次/秒，瀑布式显示
◎ 工业嵌入高速低功耗 CPU 主频 1.6GHZ
◎ 工业嵌入式 DDR2 内存：1000M
◎ 水深最大采样速率 每秒钟 30 次
◎ 内置一个 4G 海量 CF 卡存储器（可定制）
◎ 串口数据输出仿真多种格式，波特率可调
◎ 高亮度 12 寸液晶显示屏，分辨率 1024×768,600cd/m2（坎德拉每平方米）
◎ 外接端口：两个 RS-232 串口、三个 USB 口，一个 DC/AC 电源接口、 换能器接口
◎ 供电电源：直流 12V 或交流 220 V，功耗 20W
◎ 环境：工作温度 -30℃～60℃，防水、防震
◎ 外形规格：440mm 长× 341mm 宽× 164mm 高
◎ 重量：9kg

软件

中海达第 3 代全数字测深仪加载了中海达最新版本的测深软件和导航测深软件，软件功能强大，操作简便，使测深工作事半功倍。



中海达测深软件

中海达测深软件采用全自动设计，预先设置好参数，只需开机即可进行测深作业。测深数据以图形显示，直观明了。回波图像使用数字化加密文件保存，方便数据资料的长期保存、回放、查询以及打印。



中海达导航测深软件

融合了定位和测深的功能，借助该软件，只需要配置 GNSS 接收机和供电系统即可实现高精度的导航定位测深作业，有效提高了工作效率，并减少了系统配置成本。



软件参数及环境设置

中海达测深及导航测深软件设置非常方便，吃水、声速、发射功率、增益及换档等设置全部集成在一个设置界面，操作直观简单。



应用模式

工作站测深模式

中海达第 3 代全数字测深仪主机内集成高稳定性的工控电脑、测深仪、水深采集软件及海洋测量软件，测量时仅连接 GNSS 接收机和 12V 直流电池即可工作，大大简化水深测量工作。



组合测深模式

中海达第 3 代全数字测深仪也可延用测深仪 + 手提电脑 + GNSS + 电池测量模式，满足喜欢经典测深模式作业的用户需要。



精确测深模式

中海达第 3 代全数字测深仪可连接涌浪仪，利用涌浪仪对水深测量中的波浪引起的误差进行修正，从而进一步提高水深测量精度。



施工定位测量模式

中海达第 3 代全数字测深仪不纯粹是一套全数字测深仪，还是一套稳定性的工控电脑，在海洋工程方面有效解决船上交流电源不稳定的情况，可直接用 12 伏直流电源供电，连接 GNSS 接收机即可施工。
